PCB金手指斜边指什么？斜边工艺详细图解

一、PCB斜边工艺的定义

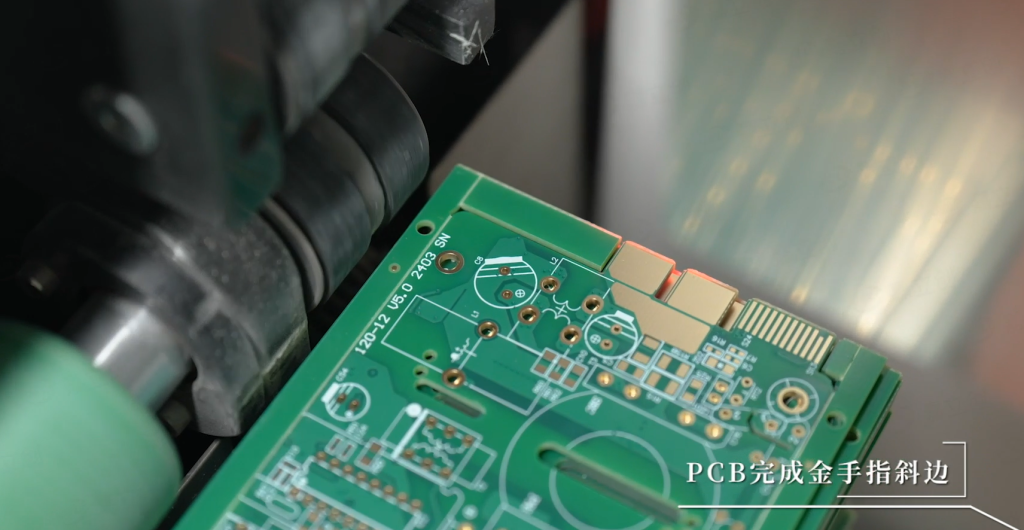

PCB斜边工艺属于PCB外形工艺的一种，通过斜边机对PCB板边进行倾斜加工，形成特定角度斜面。

常用于设计有金手指的PCB ，使其更适用于插拔场景。



二、PCB斜边机介绍

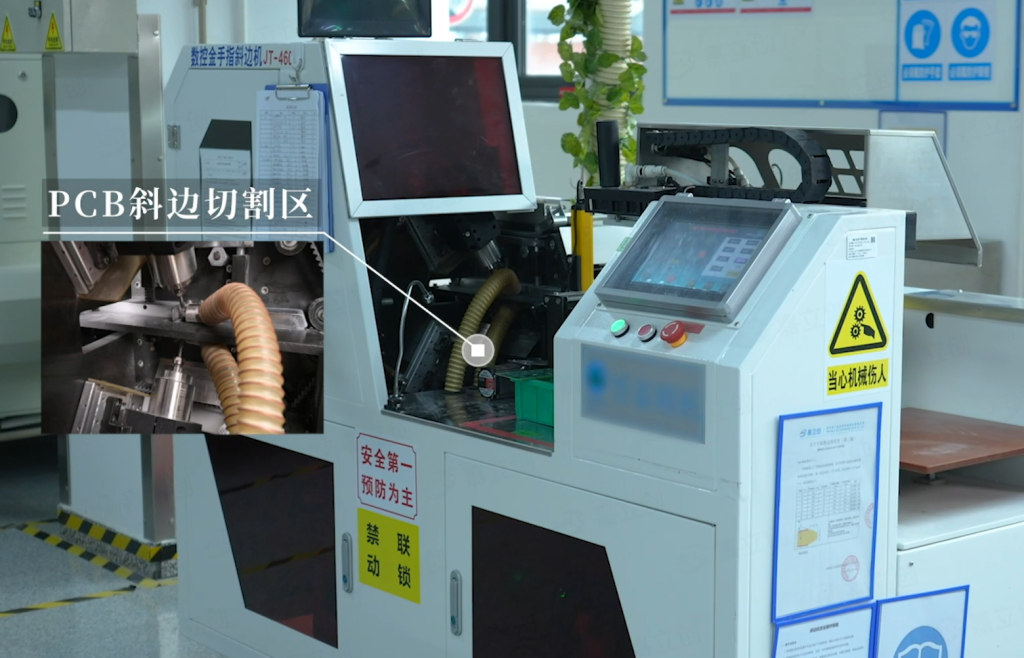

PCB金手指斜边机是指对PCB线路板的金手指部分进行斜边加工的机械，具备高精度的切割功能和角度测量功能，

它能够根据设计要求自动调整切割角度，并且能够准确测量斜边的角度。使用PCB金手指斜边机进行加工，可以保证斜边的质量和精度，提高连接器的可靠性和电路板的整体性能。

靠边定位，模组轨道输送送板，刀轴静式定位和原地跳刀式斜边，高转速主轴，可针对多拼板、异形板做45mm范围宽内凹斜边加工。数控调节斜边尺寸大、小，可灵活调整不同类型的板子加工。



二、PCB斜边工艺的必要性

1. ​​核心价值​​
   • ​​增大接触面积​​：金手指斜边设计可增加与插槽的接触面，降低接触电阻（如内存条采用45°斜边可使接触电阻减少30%）
   • ​​信号稳定性​​：减少高速信号传输中的阻抗突变，抑制电磁干扰（EMI）
   • ​​机械适配性​​：斜边角度（通常15°-45°）可根据设备空间布局灵活调整，例如PCIe插槽多采用20°斜边
2. ​​典型应用​​
   • ​​金手指处理​​：显卡、内存条等需频繁插拔的部件必须进行斜边加工
   • ​​高频电路板​​：GHz级高速信号线路通过斜边减少寄生电容，提升传输速率
